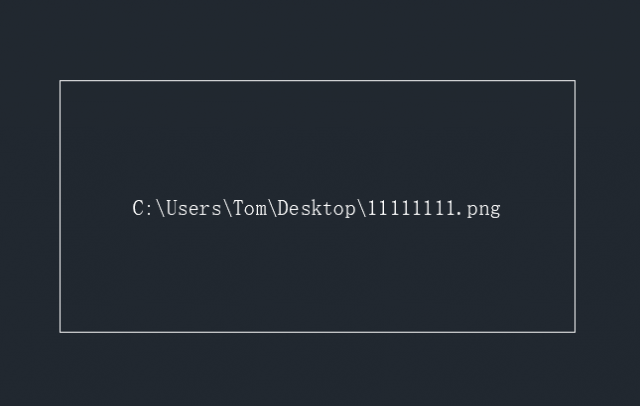

在我們?nèi)粘J褂?a target="_self" style="cursor: pointer; text-decoration: underline; font-family: "Helvetica Neue", Helvetica, "PingFang SC", Tahoma, Arial, sans-serif; text-indent: 32px; caret-color: rgb(100, 100, 100); text-wrap: wrap; color: rgb(0, 176, 240);">CAD官網的過程中,為什么有時候圖紙中的圖片只顯示一串路徑卻無法顯示圖片內容?這個時候我們又該如何解決呢?


下面小編將給大家分享關于CAD圖紙中圖片無法顯示內容的原因和解決方法:

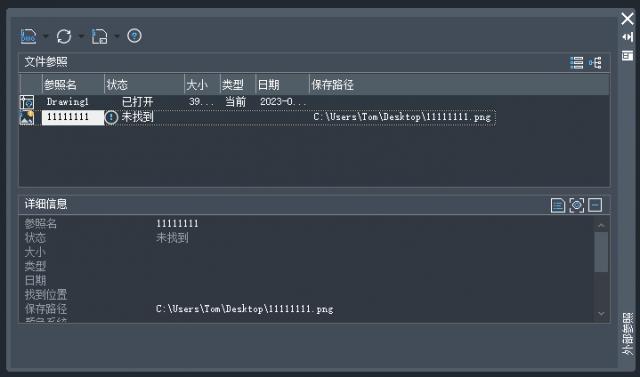

其實是,當圖紙中插入的圖片來源于【光柵圖像】功能時,圖片文件與圖紙本身是獨立的文件。如果插入的圖片源文件被移動、重命名、刪除或者圖紙被傳遞給他人但沒有附帶圖片文件,那么由于無法找到對應的圖片文件,所以圖片內容就無法顯示出來。
解決方案一:
將圖紙和相關的圖片文件放在同一個文件夾中,這樣就可以正常顯示圖片內容。確保圖紙中的圖片路徑與實際存放圖片文件的路徑保持一致。
解決方案二:

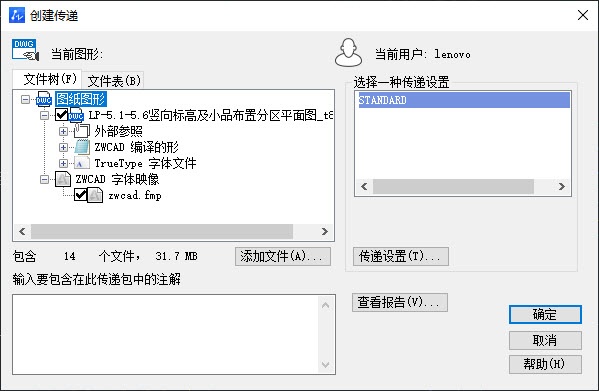

1.點擊菜單中的【文件】,然后選擇【電子傳遞】(或者使用【ETRANSMIT】命令)。
2.在彈出的電子傳遞對話框中,將圖紙和與之相關的所有文件都選中。
3.點擊相應的選項來設置傳遞方式和目標位置。
4.最后,點擊確認或發送按鈕完成電子傳遞操作。
這樣,接收方就可以通過解壓縮包內的文件來正常顯示圖紙中的圖片內容了。

以上就是本篇的全部?jī)?nèi)容了,希望能對小伙伴們有幫助!感謝大家的閱讀和支持!
